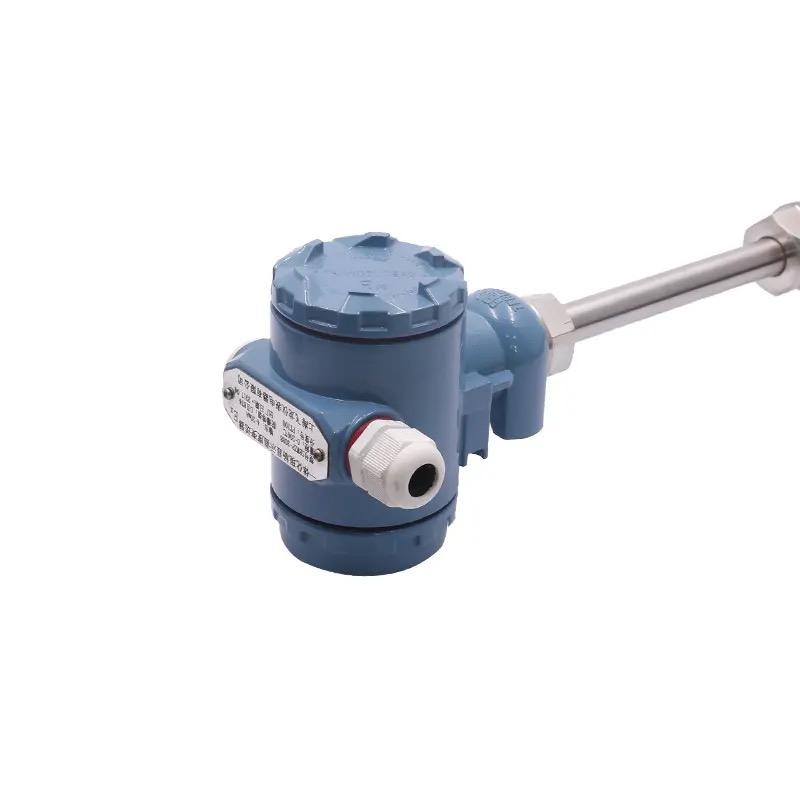

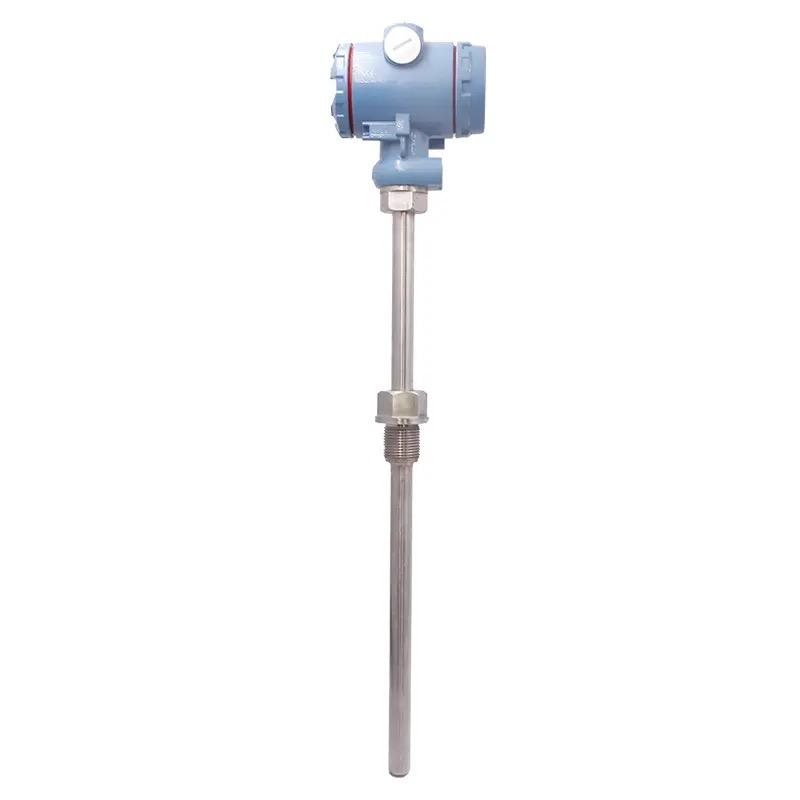

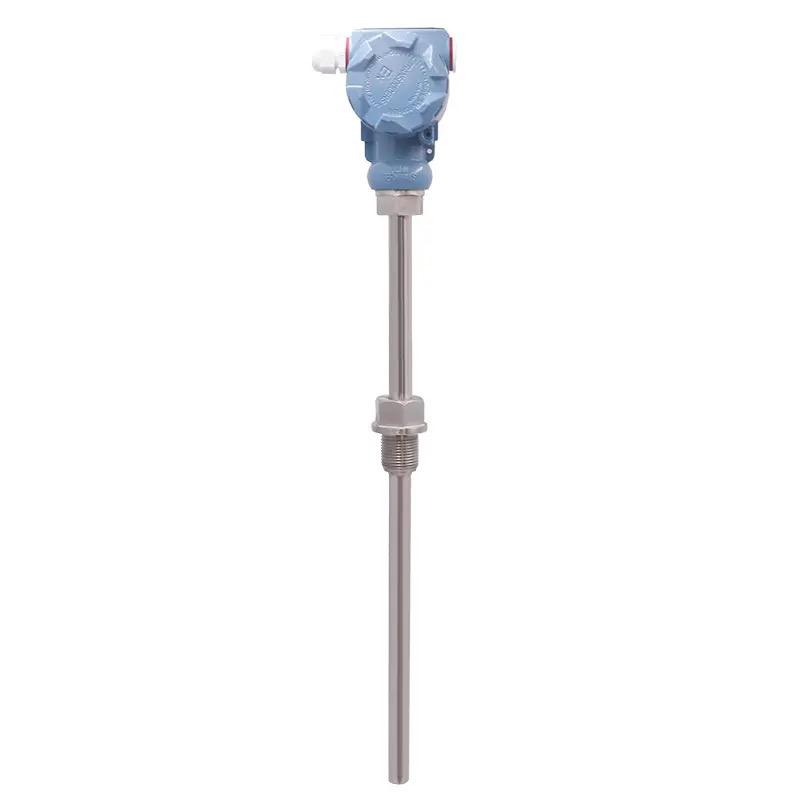

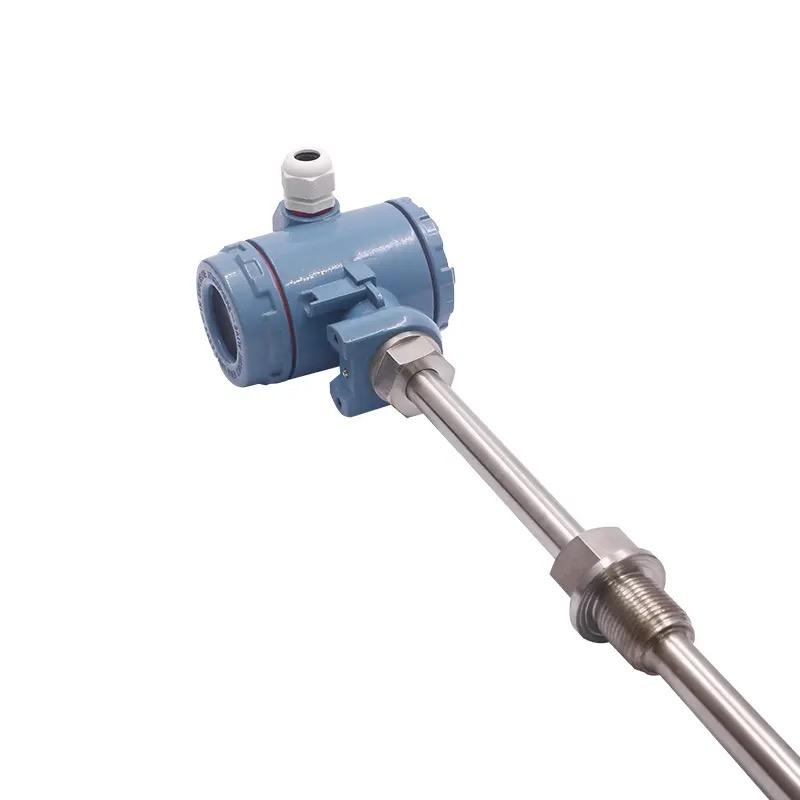

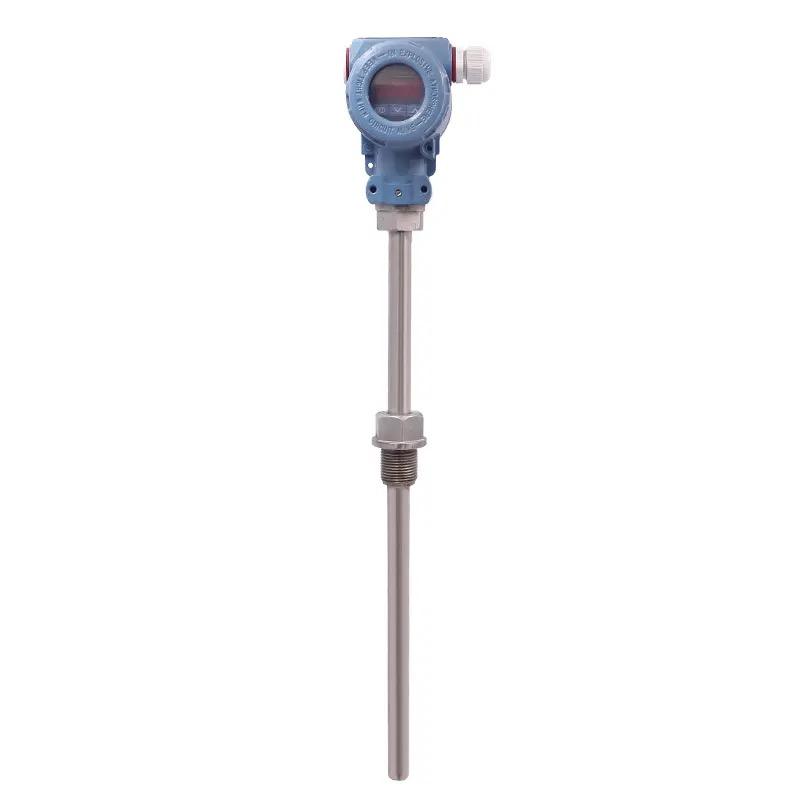

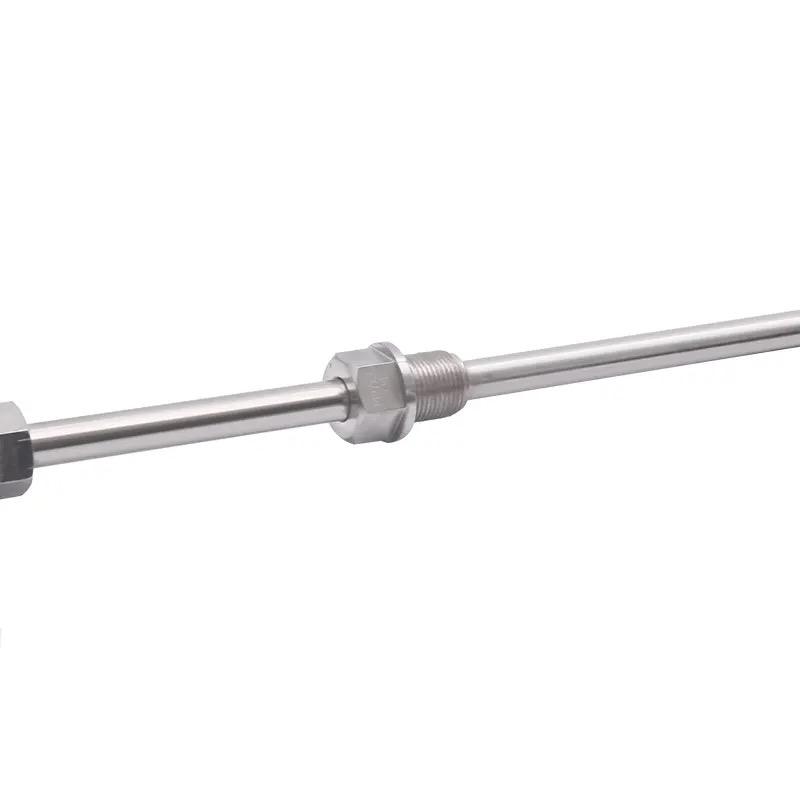

Pemancar suhu terintegrasi isolasi penuh

Pemancar suhu terintegrasi umum digunakan untuk input sinyal Resistansi termal (RTD), Termokopel (TC), Resistansi dan Tegangan, yang dapat dipasang di sensor melalui konfigurasi PC. (Protokol PEOFIBUS-PA dan HART tersedia). Tempat yang berlaku: · Pemancar suhu terintegrasi PCP dapat digunakan untuk mengubah semua jenis sinyal masukan menjadi sinyal keluaran 4-20mA ·Masukan Ketahanan termal (RTD) Termokopel (TC) Resistensi (Ω) Tegangan (mV) .Melalui PC, alat konfigurasi dapat digunakan secara online. Karakteristik: .PCP Umum dapat digunakan untuk semua jenis sinyal masukan .Isolasi listrik .Sistem dua kawat dan keluaran analogi 4-20mA .Akurasi tinggi .Sinyal kerusakan sensor atau gangguan hubung singkat dapat diatur terlebih dahulu sesuai dengan NAMUR NE 43. ·EMC harus sesuai dengan NAMUR NE 21, CE .Sertifikasi tahan ledakan .Output analog .Rentang pengukuran dapat disesuaikan oleh pengguna

Dapatkan Penawaran

Struktur operasi dan sistem

Sistem pengukuran

Pemancar suhu cerdas adalah sistem dua kabel dengan keluaran analog, masukan sinyal resistansi termal (RTD) 2-,3- dan 4-kabel, sinyal termokopel, dan sinyal tegangan, yang dapat dikonfigurasi melalui alat konfigurasi,

masukan Resistansi termal (RTD)

Ketik	Rentang Pengukuran	Minimal. Rentang Pengukuran
Pt100 Pt500 Pt1000 Sesuai dengan IEC 751	-200-850℃ -328-1562°F -200-250℃ -328-482°F -200-250℃ -328-482°F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 Sesuai dengan DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K(18°F) 10K(18°F) 10K(18°F)
Jenis kabel	Kompensasi resistansi kabel pengukuran sistem dua kawat penghubung 2-,3- atau 4 (0-20Ω)
Ketahanan kabel sensor	Setiap kabel
Arus sensor	≤0,6mA

Sinyal resistansi (Ω)

Ketik	Rentang Pengukuran	Minimal. Rentang Pengukuran
Resistensi (Ω)	10..2000(Ω)	100(Ω)

Termokopel (TC)

Ketik	Rentang Pengukuran	Minimal. Rentang Pengukuran
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) kamu(Cu-CuNi) ^[2] Lebih Banyak5-Lebih Banyak41 ^[1] Sesuai dengan IEC 584 Bagian 1	0- 1820℃ 32-3308°F 0- 2320℃ 32-4208°F 0- 2495℃ 32-4523°F -200- 915℃ -328-1679°F -200- 1200℃ -328-2192°F -200- 1372℃ -328-2501°F -200- 900℃ -328-1652°F -270- 1300℃ -454-2372°F 0- 1768℃ 32-3214°F 0- 1768℃ 32-3214°F -200- 400℃ -328-752°F -200- 600℃ -328-1112°F 0- 2000℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k(900°F)
Persimpangan dingin	Bagian Dalam (Pt100) atau Bagian Luar (0...80℃),32..176°F
Akurasi sambungan dingin	±1k
Arus sensor	30nA

Sinyal tegangan (mV)

Ketik	Rentang Pengukuran	Rentang Pengukuran Maksimum
Milivolt (mV)	-10...100mV	5mV

masukan keluaran (analog)

Sinyal keluaran	4...20 mA.20..4 mA
Karakteristik transmisi	Linearitas suhu, resistansi dan tegangan
Beban maksimal	( V-8V )/0,025A

(1) Tanpa referensi

(2) Sesuai dengan DIN 43710

(3) Sesuai dengan ASTM E988

Filter digital Grae 1	0...8 detik
masukan arus	≤3,5mA
Batasan saat ini	≤25mA
Sakelar waktu tunda	4s (Saat dihidupkan la-3.8mA)
Waktu respons	1 detik

Sinyal kesalahan (pemantauan kesalahan)

Di bawah batas bawah pengukuran	Daya turun menjadi 3,8mA
Di atas pengukuran Iirmit atas	Keluaran hingga 20,5mA
Kerusakan sensor Hubungan pendek sensor	Dapat diatur sebagai≤3.6mA atau ≥21.0 mA

Sambungan listrik

Catu Daya	U _b =8...35VDC Perlindungan polaritas
Isolasi listrik (input/Output)	U=3,75kV AC
Kisaran fluktuasi yang diijinkan	U≤5V (bila Ub≥13V, f _maks =1KH ₂ t)

Akurasi

Kondisi referensi

Suhu meningkat23℃ (73,4°F）±5K

Ketahanan termal (RTD)

Ketik	Akurasi pengukuran
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2K atau 0,08% 0,5K atau 0,20% 0,3K atau 0,12%

Sinyal resistansi (Ω)

Ketik	Akurasi pengukuran	Rentang pengukuran
Perlawanan	±0,1Ω atau 0,08%	10...40Ω
Perlawanan	±1,5Ω atau 0,12%	10...2000Ω

Termokopel (TC)

Ketik	Akurasi pengukuran
K, J, T, E, L, U, N, C, D SBR Lebih5-Lebih41	ketik.0,5k atau 0,08% ketik.1.0 k atau 0,08% ketik.2.0k atau 0,08%
Dipilih oleh ujung relensi internal	Pt100 DIN IEC751 C1.B

Sinyal tegangan (mV)

Ketik	Akurasi pengukuran	Rentang pengukuran
Milivolt (mv)	±20μV atau 0,08%	-10...10mV

Dipengaruhi oleh pasokan listrik	≤±0,01%/V dengan deviasi 24 ^[3]	Rentang pengukuran
Dipengaruhi oleh beban	≤±0,02%/100Ω ^[3]	-10...10mV

(1) Tidak berlaku untuk termokopel.

(2) % relatif terhadap rentang pengukuran yang dapat disesuaikan (nilai maks).

(3) Semua ala terkait dengan nilai akhir pengukuran (FSD)

Pergeseran suhu

RTD
Td=±(15ppmk*Rentang pengukuran maks)±50 ppmK*Rentang pengukuran yang telah ditentukan sebelumnya)*∆θKetahanan termal Pt100
Td=±(15ppmk*(Nilai akhir pengukuran 200) 50ppm/K*Rentang pengukuran yang telah ditentukan sebelumnya)*∆θ Termokopel(TC)
Td=±(50 ppmK*Rentang pengukuran maks 50ppm/K*Rentang pengukuran yang telah ditentukan sebelumnya)*∆θ
∆θ=Nilai suhu lingkungan menyimpang dari suhu referensi

Stabilitas jangka panjang

≤0,1K/Tahun[1] atau ≤0,05%/Tahun[1][2]

Kondisi instalasi

Sudut pemasangan	Tidak Ada Batasan
Daerah instalasi	Kotak penghubung tahan air atau kotak sambungan anti ledakan

Kondisi aplikasi Kondisi lingkungan

Suhu lingkungan	-40...85℃(-40..185°F). Berlaku pada area rawan ledakan
Suhu penyimpanan	-0.. 100℃(-40...-212°F)
Kelas iklim	n sesuai dengan EN G0654-1, ClaasC
Kondensasi	Izin
kelas ProtacLlon	Instalasi IP 00/IP 66
Perlindungan getaran	Sesuai dengan IEC 60068-2-6
Kompatibilitas elektromagnetik	Emisi radiasi anti-EMI dan anti-EMl sesuai dengan EN 61326-1 dan NAMUR NE 21

Struktur mekanis

Yah	=40 gram
Bahan	Casing: PC, plastik atau poliester
Terminal	kabel maks, 1,75 mm2(0,0027 in2)

Tampilan dan sistem operasi Operasi jarak jauh

Alat konfigurasi	Alat konfigurasi khusus
Perangkat lunak konfigurasi	Perangkat lunak pengoperasian PC (Reaowin 2o00 ]
menjalin	Antarmuka PC terhubung dengan kabel TTL-l-RS 232 dengan colokan
Parameter konfigurasi	Tipe sensor, tipe penghubung, dan unit teknik (C/F rentang pengukuran, kompensasi sambungan dingin internal/eksternal, kompensasi resistansi kabel dalam pengukuran sistem dua kawat, kondisi kesalahan, sinyal keluaran (4...20/20...4 mA), filter digital (lembab), stopkontak, tanda titik pengukuran (8 karakter) dan keluaran analog.
