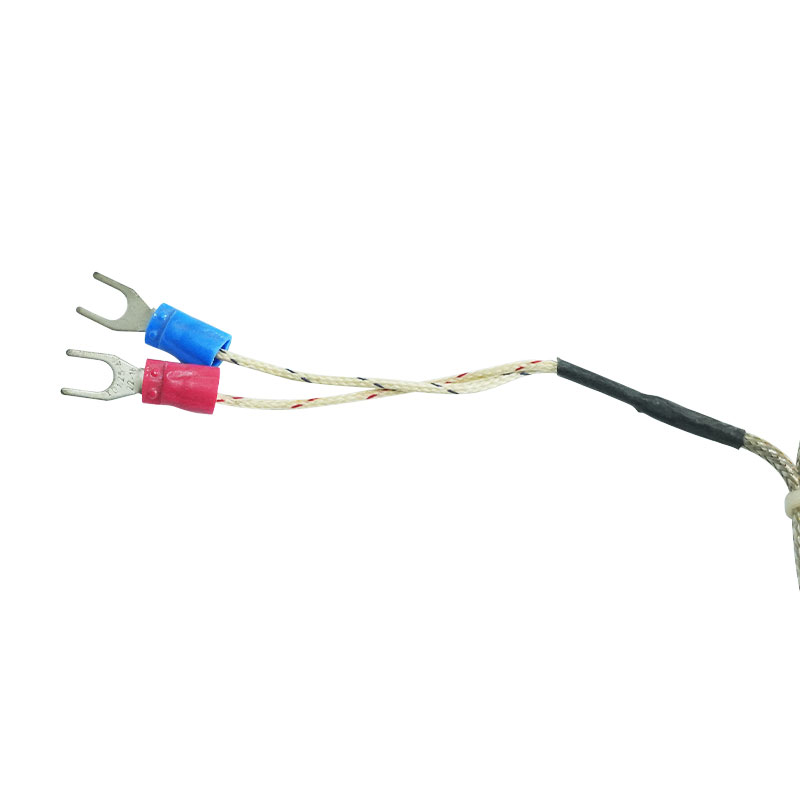

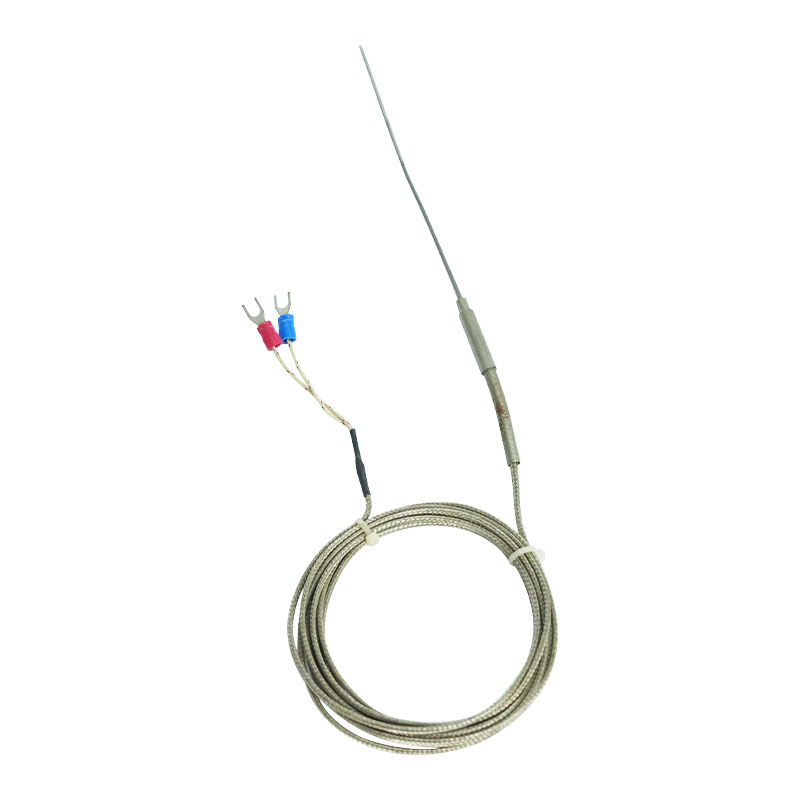

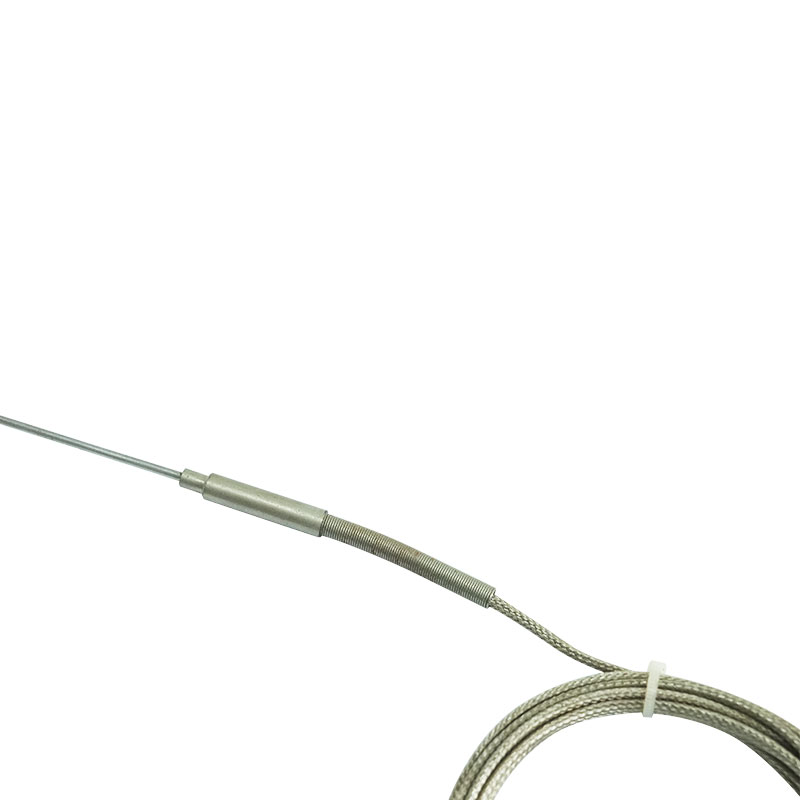

Termokopel berselubung
-
Jenis, rentang pengukuran suhu dan toleransi termokopel berselubung
Kategori Kode Tanda Kelulusan Diameter tabung luar (mm) Rentang Pengukuran (℃) Suhu aplikasi maksimum (℃) ∆tToleransi 1 2 Nikel-kromium--kupronikel BANGUN E ≥Φ3 -40-700 700 ±1,5℃ atau ±0,4%t ±2,5℃ atau ±0,75%t Nikel-kromlium--nisiloy KERTAS K -40-900 950 Ferrum-cupronickel WRJK J -40-500 600 Guprum-cupronickel KEJADIAN T -40-350 400 Rhodium Platinum-Platinum WRPK S Φ5-Φ8 0-1100 1300 ±1,5℃ saya：2,5%l Termokopel berlapis perangkat tidak tetap
Jenis kotak koneksi Model Tipe sederhana WR□K-101
WR□K 2 -101Tipe kedap air WR□K-131
WR□K 2 -131Tipe kopling cepat WR□K-151
WR□K 2 -151Jenis soket penerbangan WR□K-161
WR□K 2 -161Jenis pegangan WR□K-187
WR□K 2 -187Jenis kabel ekstensi WR□K-191
WR□K 2 -191Catatan:(1)WRNK-101 dapat digunakan untuk menggantikan inti bagian dalam termokopel rakitan. (2) Jenis kawat ekstensi biasanya dipasang dengan kawat timah 500mm, jika perlu ditambahkan, harap sebutkan panjangnya. (3) Terminal pengukur dilengkapi dengan tipe insulasi. jika perlu disambung dengan rak, ubah model mantissa "1" menjadi "2", dan "7" menjadi "8". misalnya 131 diubah menjadi 132;187 diubah menjadi 188. (4) Lihat Halaman 26-28, Tabel 6, dan Gambar 35 untuk tanda kelulusan dan rentang pengukuran. Waktu respons, diameter, dan panjang termokopel berselubung yang tersedia.
Termokopel berselubung tipe baut Ferrule
Jenis kotak koneksi Model Tipe kedap air WR□K-231
WR□K 2 -231
WR□K-331
WR□K 2 -331Tipe kopling cepat WR□K-251
WR□K 2 -251
WR□K-351
WR□K 2 -351Jenis soket penerbangan WR□K-261
WR□K 2 -261
WR□K-361
WR□K 2 -361Jenis kabel ekstensi WR□K-291
WR□K 2 -291
WR□K-391
WR□K 2 -391Jenis kabel ekstensi(stainless steel flexible tube) WR□K-291G
WR□K 2 -291G
WR□K-391G
WR□K 2 -391GCatatan:(1 ) Kawat timah 500mm biasanya dipasang pada jenis kawat ekstensi, jika perlu ditambahkan, harap sebutkan panjangnya.
(2) Terminal pengukur dilengkapi dengan tipe insulasi. fit perlu dihubungkan dengan cangkang; ubah model mantissa "1" menjadi "2" misal 231 diubah menjadi 232;291 diubah menjadi 292.
(3) Diameter termokopel berselubung tidak kurang dari 5. Persediaan umum untuk baut sekrup baut ferrule adalah M16×1.5 dan≤Φ4 adalah M12×1.5.
(4) Tekanan nominal ferrule fange tetap adalah 2,5MPa. Tekanan nominal flensa ferrule yang dapat digerakkan adalah tekanan normal.
(5) Lihat Halaman 26 - 28, tabel, 6, dan Gambar 35 untuk tanda kelulusan, dan rentang pengukuran. waktu respons, diameter, dan panjang termokopel berselubung yang tersedia
Termokopel berselubung tipe flensa Ferrule
Jenis kotak koneksi Model Tipe kedap air WR□K-431
WR□K2-431
WR□K-531
WR□K 2 -531Tipe kopling cepat WR□K-451
WR□K 2 -451
WR□K-551
WR□K 2 -551Jenis soket penerbangan WR□K-461
WR□K 2 -461
WR□K-561
WR□K 2 -561Jenis kabel ekstensi WR□K-491
WR□K 2 -491
WR□K-591
WR□K 2 -591Jenis kabel ekstensi(stainless steel flexible tube) WR□K-4911G
WR□K 2 -4911G
WR□K-5911G
WR□K 2 -5911GCatatan: (1)Kawat timah 500mm biasanya dipasang pada kabel ekstensi tipe "S", jika perlu ditambahkan, harap tunjukkan panjangnya secara terpisah.
(2) Terminal pengukur dilengkapi dengan tipe insulasi. Jika perlu disambungkan dengan shel ubah model mantissa"1" menjadi "2", misal 431 diubah menjadi 432.
(3) Diameter termokopel berselubung tidak kurang dari Φ5. Pasokan umum untuk flensa ferrule adalah Φ60 dan≤ 04 adalah Φ50.
(4) Tekanan nominal flensa ferrule tetap adalah 2,5MPa. Tekanan nominal flensa ferrule yang dapat digerakkan adalah tekanan normal.
(5) Lihat Halaman 26 - 28, tabel 6, dan Gambar 35 untuk tanda kelulusan, rentang pengukuran. Waktu respons, diameter, dan panjang termokopel berselubung yang tersedia.
-
