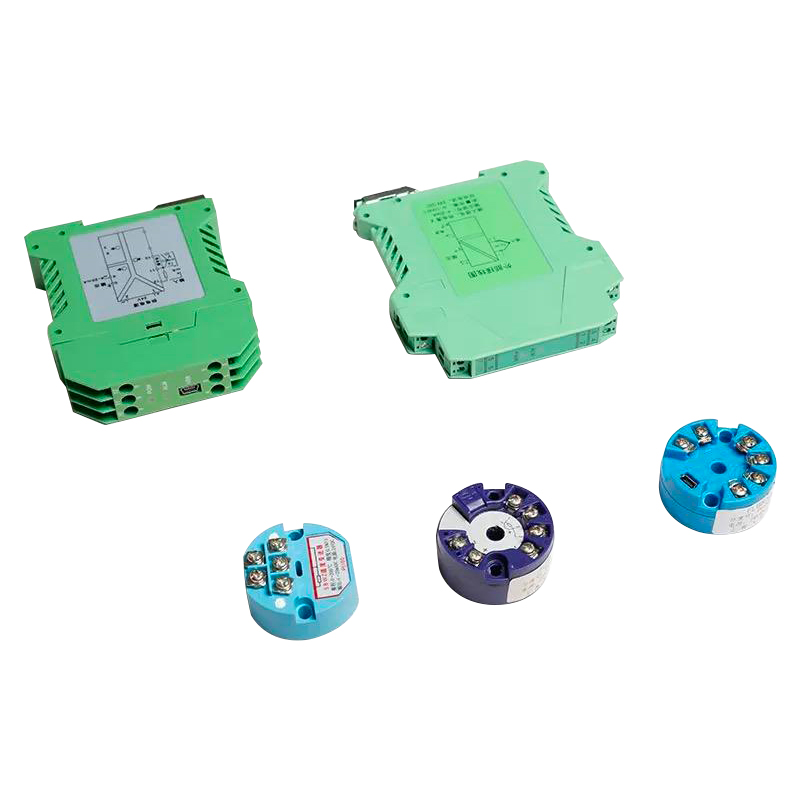

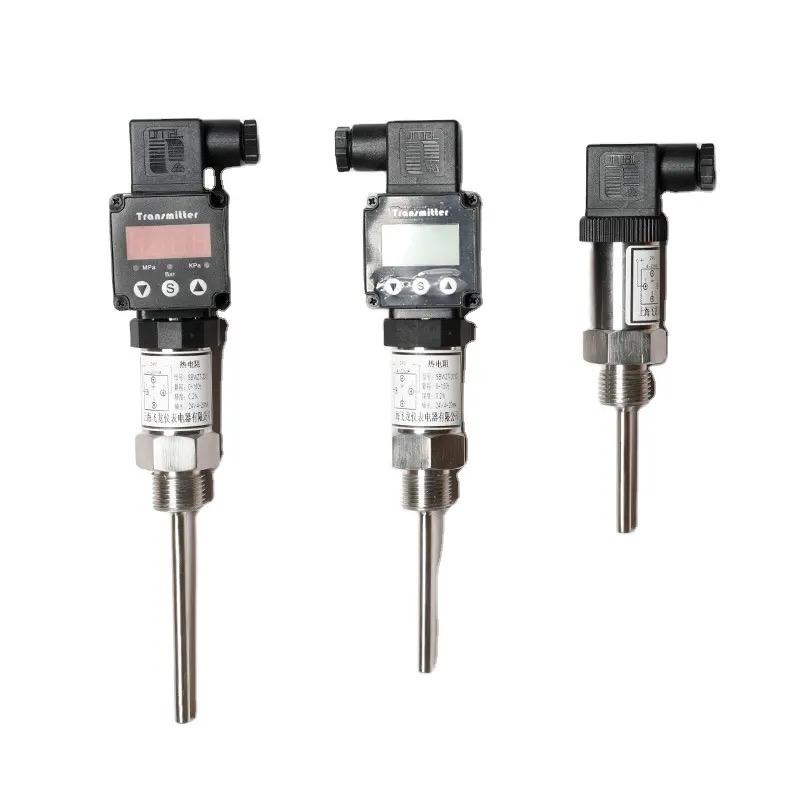

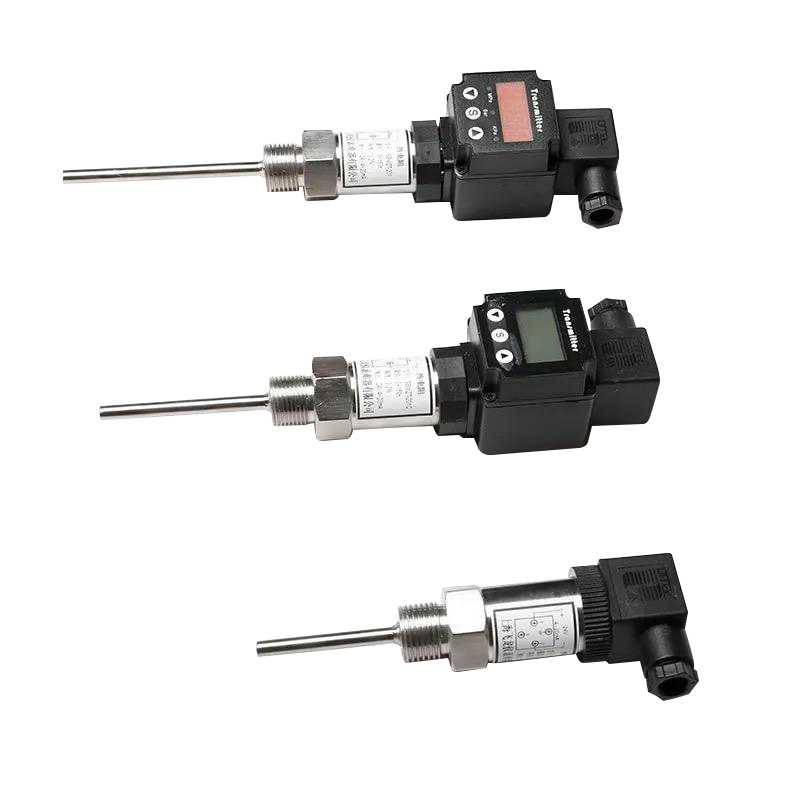

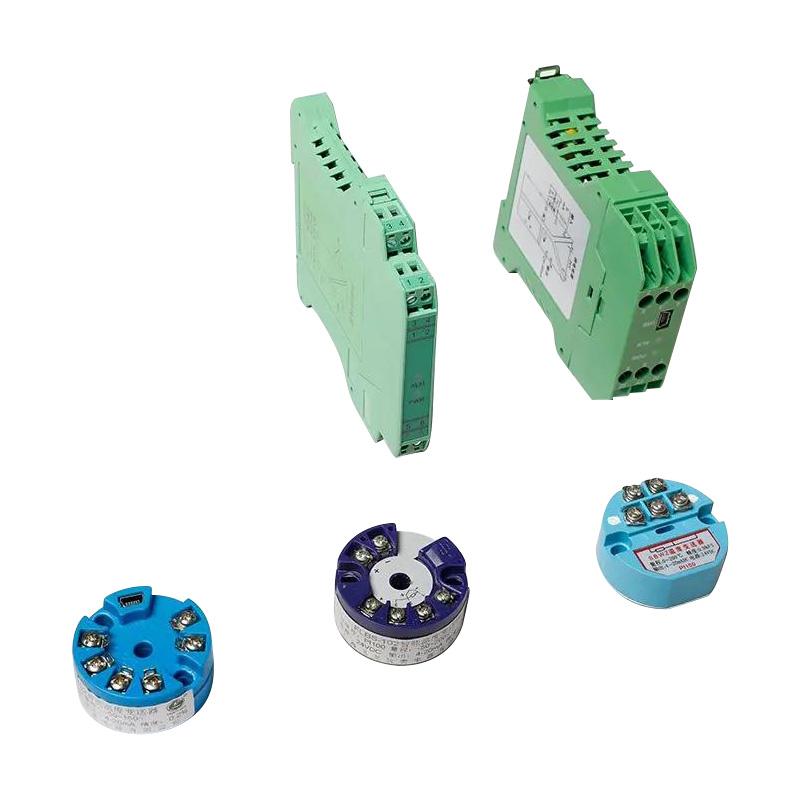

Pemancar suhu terintegrasi
Pemancar suhu terintegrasi
Pemancar suhu terintegrasi
Pemancar suhu terintegrasi
Pemancar suhu terintegrasi

Pemancar suhu terintegrasi

Termokopel struktural terintegrasi dan produk ketahanan termal dengan fungsi pengukuran dan transmisi suhu dapat diwujudkan dengan meletakkan modul sistem dua kawat pemancar (SBWR dan SBWZ) ke dalam kotak sambungan produk termokopel dan ketahanan termal, seperti tipe kemasan normal, tipe tahan ledakan dan tipe berselubung, Produksi integrasi dapat digunakan untuk mengukur suhu media cair, gas atau uap secara langsung. Ia menerima sinyal input termokopel dan ketahanan termal dengan tanda kelulusan standar dan menghasilkan linear 4 ~ 20mA DC dengan suhu yang diukur. Suhu diukur dan dikontrol oleh kontak sinyal keluaran DC dan sistem komputer. Pemancar suhu ini dapat digunakan secara luas untuk bidang penelitian ilmiah di sektor industri, seperti tenaga listrik, metalurgi, perminyakan, teknik kimia, penerbangan, mekanik, industri ringan, tekstil, kedokteran, makanan dan pertahanan negara.
Dapatkan Penawaran
SEBELUMNYA：Tidak ada artikel sebelumnyaBERIKUTNYA：Tidak ada artikel berikutnya
  • Parameter
  • Hubungi Kami
  • Sinyal keluaran Sinyal DC 4-20mA linier dengan suhu dalam kisaran tersebut
    Akurasi dasar Pemancar suhu termokopel ± 0,5% FS;
    Pemancar suhu tahan termal ±0,2%FS;
    Modus transmisi sistem dua kabel
    Catu daya DC 12-30V DC. tegangan pengenal 24V DC
    Impedansi beban Batas beban tahanan beban yang dihitung;
    RL(maks)=50(U-12)
    Dalam rumusnya, pemancar adalah tegangan listrik DC
    Tegangan pengenal di bawah 24V:
    RL(maks)=50(24-12)=600Ω
    Lingkungan pengoperasian normal a.Suhu sekitar: - 25℃~85℃ (persyaratan khusus - 40℃~90℃ )
    b. Kelembaban relatif: 5% -95%
    c.Getaran mekanis: 10-150HZ. SEBUAH=0,15mm
    d. Tidak ada media yang menyebabkan korosi pada pemancar di udara sekitar.
    Interferensi elektromagnetik Ketika pemancar radio 20-1000MHz dan 5W berjarak 0,5 meter dari pemancar berfungsi. Ini akan bervariasi ± 0,15%FS.
    Penyimpangan suhu Ketika suhu lingkungan bervariasi sebesar 1℃, titik nol bervariasi ±0,15% FS dan rentang pengukuran berubah ± 0,01 %FS

    Gunakan dan kabel

    1. Pemberitahuan untuk pengkabelan: Harap dicatat bahwa elemen penginderaan suhu telah terhubung dengan baik dan rentang pengukuran sebelum meninggalkan pabrik, Umumnya, jangan menyesuaikan potensiometer penyesuaian rentang, kecuali jika diperlukan.

    2. Untuk pemasangan TC dan RTD terintegrasi, silakan merujuk ke petunjuk pengoperasian lain untuk jenis TC dan RTD yang sama.

    3. TC dan RTD terintegrasi dilengkapi dengan keluaran arus sistem dua kawat, sehingga hanya diperlukan dua konduktor tembaga.

    Contoh untuk pesanan

    Harap sebutkan model, tanda kelulusan, panjang total, dan kedalaman sisipan secara berurutan, yaitu (L×I)

    Contoh1:WRNKB-230 K 1150x1000

    YAITU: Termokopel berselubung terintegrasi sistem dua kawat, pemasangan baut tetap, kotak sambungan tahan air, diameter luar Φ16mm, tanda kelulusan K, panjang keseluruhan 1150, kedalaman sisipan 1000mm.

    Contoh 2: WZPKB-336 Pt100 L=1000

    YAITU: Sistem dua kawat terintegrasi ketahanan termal platinum berselubung, pemasangan baut ferrule bergerak, kotak sambungan tahan air, diameter luar, tanda kelulusan Pt100, panjang keseluruhan 1000mm.

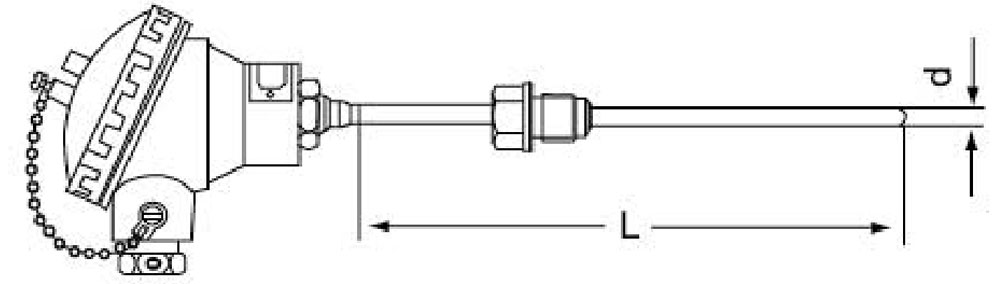

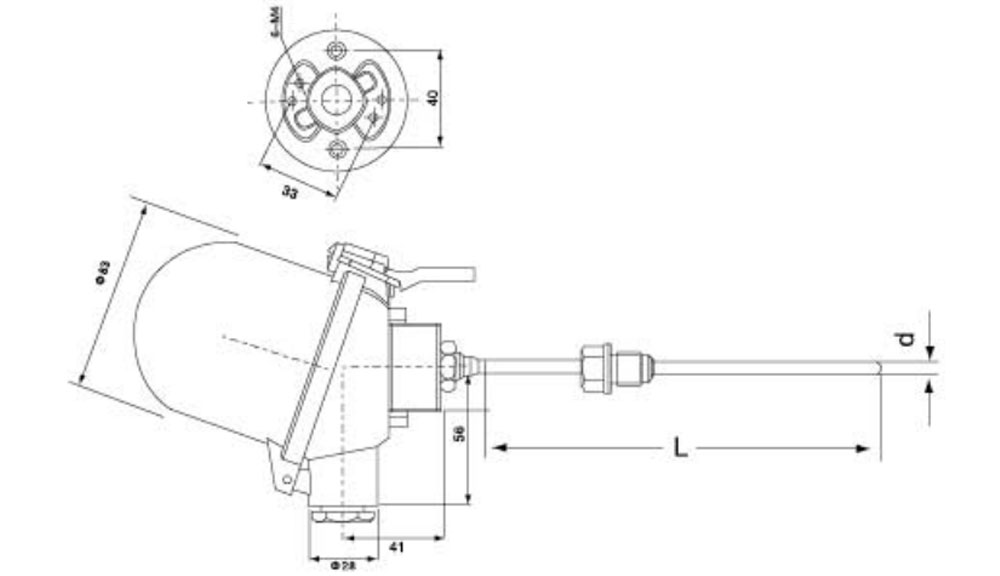

    Termokopel dan ketahanan termal dengan pemancar suhu

    Model Tanda Kelulusan Rentang Pengukuran (℃) Tabung selubung
    Bahan Diameter tabung. Spesifikasi.
    SBWZPR-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6-12 300×150
    400×250
    450×300
    500×350
    SBWRNR-231 R 0-1000 1Cr18NiSTi, GH2520, 316 Φ6-12

    Model Tanda Kelulusan Rentang Pengukuran (℃) Tabung selubung
    materi Diameter tabung. Spesifikasi.
    SBWZPK2-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6-12 550×400
    600×450
    650×500
    700×550
    750×600
    800×650
    1000×850
    1150×1000
    1350×1200
    SBWRNR2-231 R 0-1000 1Cr18Ni9Ti、GH2520、316 Φ6-12

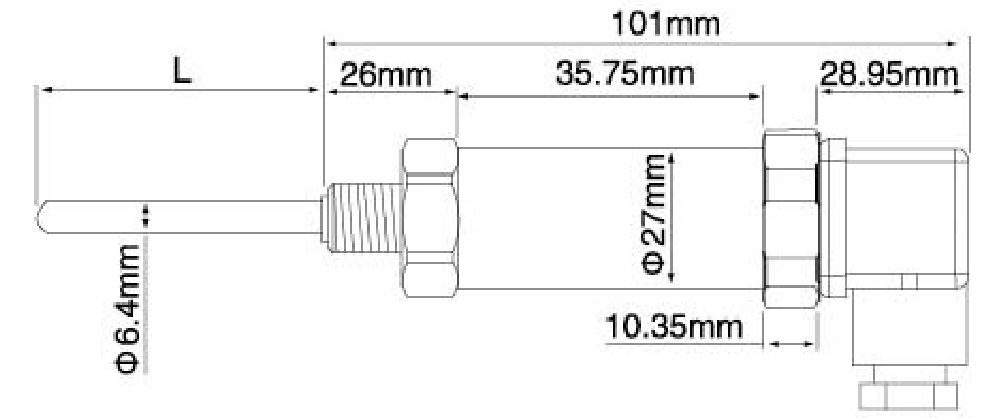

    Tipe plug-in Hirschmann memiliki ketahanan termal kecil dan termokopel

    Model Tanda Kelulusan Rentang Pengukuran (℃) Tabung selubung
    materi Diameter tabung. Spesifikasi.
    SBWET-201 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ4-12 50
    100
    150
    200
    300
    400
    500
    SBWET-200 R 0-800 1Cr18Ni9Ti、GH2520、316 Φ4-12
